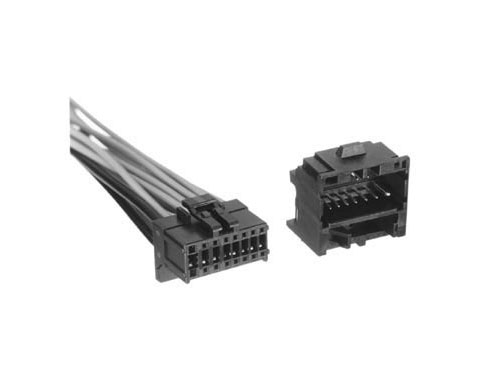

■ 产品名称： CAM-G57, CCM-G58

[机械特性]
插拔耐久性：200次
总插入力：68.6N(7kgf)以下
总拉拔力：9.8～98.0N(1～10kgf)
使用温度范围：-30～＋85ºC
  • 1.为16极电源连接器，插头侧为角型。
    2.附带锁定机构，可望得到可靠的嵌合状态。
    3.插头式连接器采用可安装小型保险丝的结构。
    4.相比本公司以往的产品，体积比降至80%，基板占有面积缩小至75%。

    5.CAM-G57为提高基板版型设计的自由度，减少了安装极数。

    更多详情请点击： http://www.mitsumi.co.jp/latest/Catalog/pdf/connect_cam_g57_e.pdf

  • 【外形图】
    CAM-G57(Plug)
    外形图
    0
    CCM-G58(Socket)
    外形图
    Unit:mm
    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。
    0
  • [电气特性]
    额定电压：14V DC
    额定电流：信号用：3A（电源用：12A）
    耐电压：500V AC(rms)1分钟时间
    绝缘电阻：100MΩ以上（在500V DC条件下）
    接触电阻：15mΩ以下
