■ 产品名称： CAM-J14HN/HR, CAM-K39LN/LR

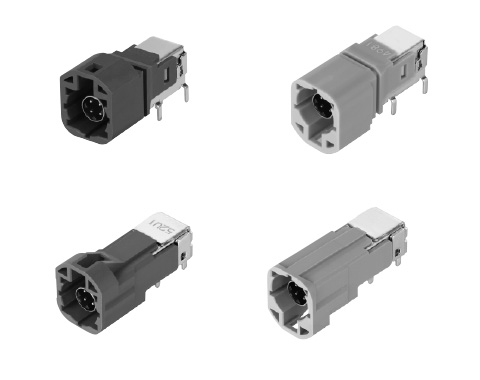

CAM-J14HN/HR, CAM-K39LN/LR
HSD连接器 (轻量型)
  • 1. 支持USB2.0/LVDS/Ethernet等高速传输。
    2. 外壳（主体）采用冲压部件，实现了轻量化。
    3. 备有不同的类型，以支持各种安装空间。（高型／低型）
    4. 按照不同的连接用途，备有各种编码销（嵌合键）。
    5. 支持Pin-in-Paste。

    6. 符合RoHS指令。

    更多详情请点击：http://www.mitsumi.co.jp/latest/Catalog/pdf/connect_cam_j14hn_e.pdf

  • 【外形图】
    CAM-J14HN
    外形图
    Unit:mm


    CAM-J14HR
    外形图
    Unit:mm


    CAM-K39LN
    外形图
    Unit:mm


    CAM-K39LR
    外形图
    Unit:mm
  • 【规格】
    [电气特性]
    额定电压：100V DC
    额定电流：1.5V DC
    特性阻抗：100Ω
    插入损耗：≦0.1dB to 1GHz
    回波损耗：
    ≦-20dB to 1GHz
    ≦-17dB to 2GHz

    [机械特性]
    插拔寿命：25次
    总插入力：30N以下
    总拉拔力：5N to 30N
