HSD连接器

您现在的位置：首页 > 产品中心 > MITSUMI > 连接器 > HSD连接器

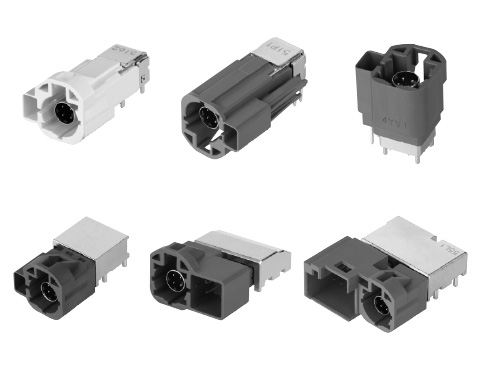

■ 产品名称： CAM-K22LN/LR, CAM-K24, CAM-K72LN, CAM-K83, CAM-K56

CAM-K22LN/LR, CAM-K24, CAM-K72LN, CAM-K83, CAM-K56
HSD连接器 (HSD+2, HSD+4, HSD+8)
  • 【特点】
    1.支持USB2.0/LVDS/Ethernet等高速传输。
    2.HSD和电源端子一体化的连接器。
     可节省安装空间。
    3.电源端子的芯数备有2pin/4pin/8pin。
    4.按照不同的连接用途，备有各种编码销（嵌合键）。
    5.支持Pin-in-Paste。

    6.符合RoHS指令。

    更多详情请点击：http://www.mitsumi.co.jp/latest/Catalog/pdf/connect_cam_k22ln_e.pdf

  • 【外形图】
    CAM-K22LN
    外形图
    Unit:mm


    CAM-K22LR
    外形图
    Unit:mm


    CAM-K24
    外形图
    Unit:mm


    CAM-K72LN
    外形图
    Unit:mm


    CAM-K83
    外形图
    Unit:mm


    CAM-K56
    外形图
    Unit:mm
  • 【规格】
    [电气特性]
    额定电压：100V DC
    额定电流：1.5V DC
    特性阻抗：100Ω
    插入损耗：≦0.1dB to 1GHz
    回波损耗：
    ≦-20dB to 1GHz
    ≦-17dB to 2GHz

    [机械特性]
    插拔寿命：25次
    总插入力：60N以下
    总拉拔力：5N to 60N
