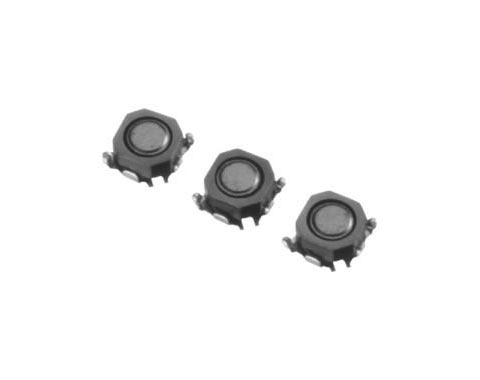

■ 产品名称： CZ Series

【用途】
数字电子产品（数字静像照相机、数字视频装置、PDA）和新一代手机。
  • 【特点】
    1.无锡焊锡（激光焊锡）。
    2.宽端子结构更抗冲击。

    3.为实现大电流化，结构采用了新型设计。

    更多详情请点击：http://www.mitsumi.co.jp/latest/Catalog/pdf/coil_misc_cz_e.pdf

  • 【用途】

    数字电子产品（数字静像照相机、数字视频装置、PDA）和新一代手机。

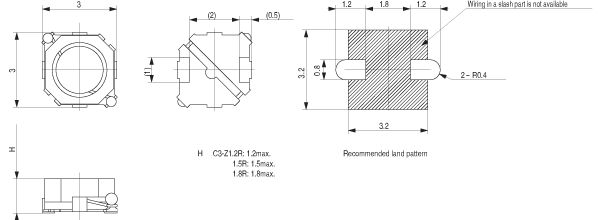

    【外形图】
    外形图
    Unit:mm
    Tolerance:±0.2
    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。


  • 【规格】
    型号
    外形尺寸
    （mm）
    高度
    （mm）
    电感
    （µH）
    直流电阻
    （mΩ）
    额定电流（A）typ.
    L=-10%
    T=25K
    C3-Z1.2R
    3.0×3.0
    1.2max.
    1.2～10
    90～450
    0.33～0.85
    0.55～1.05
    C3-Z1.5R
    3.0×3.0
    1.5max.
    2.2～22
    90～800
    0.25～0.80
    0.30～1.00
    C3-Z1.8R
    3.0×3.0
    1.8max.
    2.2～47
    85～1,150
    0.23～1.00
    0.25～1.10
    ※ 包装单位　3,000 Pcs/Reel
    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。
