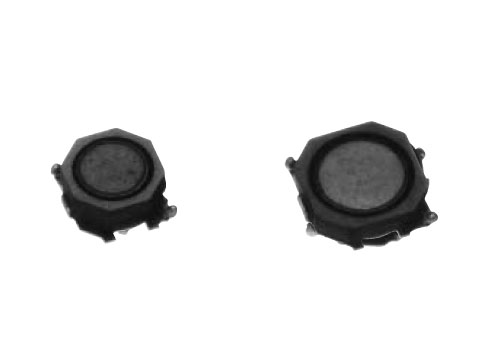

■ 产品名称： CY Series

【特点】
1.无锡焊锡（激光焊锡）。
2.宽端子结构更抗冲击。
3.为实现大电流化，结构采用了新型设计。
  • 【特点】
    1.无锡焊锡（激光焊锡）。
    2.宽端子结构更抗冲击。

    3.为实现大电流化，结构采用了新型设计。

    更多详情请点击：http://www.mitsumi.co.jp/latest/Catalog/pdf/coil_misc_cy_e.pdf

  • 【外形图】
    C3-Y Series
    外形图
    C4-Y Series
    外形图
    Unit:mm
    Tolerance:±0.2
    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。

  • 【规格】
    型号
    外形尺寸
    （mm）
    高度
    （mm）
    电感
    （µH）
    直流电阻
    （mΩ）
    额定电流（A）
    L=-10%
    T=25K
    C3-Y1.2R
    3.8×3.8
    1.2max.
    1.2～22
    69～790
    0.20～1.40
    0.30～1.30
    C3-Y1.5R
    3.8×3.8
    1.5max.
    1.0～47
    62～938
    0.25～1.90
    0.43～1.80
    C3-Y1.8R
    3.8×3.8
    1.8max.
    1.2～47
    68～820
    0.30～1.80
    0.30～1.90
    C3-Y2.0R
    3.8×3.8
    2.0max.
    2.2～47
    70～600
    0.28～1.30
    0.50～1.60
    C4-Y1.2R
    4.6×4.6
    1.2max.
    1.0～47
    62～1,360
    0.28～2.10
    0.40～1.70
    C4-Y1.5R
    4.6×4.6
    1.5max.
    1.0～47
    70～1,170
    0.38～2.60
    0.42～1.75
    ※ 包装单位　3,000 Pcs/Reel
    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。
