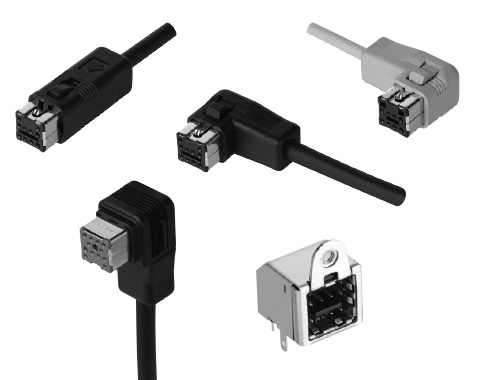

■ 产品名称： IAM-B59, D54, D55, D06, CAM-B60 方型连接器

[机械特性]
插拔寿命：200次
总插入力：49N以下
总拉拔力：3～49N以下
使用温度范围：-30～+85ºC
  • 1.8芯、10芯、12芯型电路板对电缆2mm间距连接器。
    2.带锁定结构，能切实连接。
    3.采用导销，以便在嵌合时保护插座侧的端子。
    4.插座侧考虑EMI，采用2重构造的屏蔽盒。
    5.装有2pin的电源端子。

    (额定4A端子)

    更多详情请点击： http://www.mitsumi.co.jp/latest/Catalog/pdf/connect_iam_b59_e.pdf

  • 【外形图】
    IAM-B59 Series (8 pins type), (10 pins type)
    外形图
    Unit:mm


    IAM-B59 Series (12 pins type)
    外形图
    Unit:mm


    IAM-D54
    外形图
    Unit:mm


    CAM-B60 Series (8 pins type)
    外形图
    Unit:mm


    CAM-B60 Series (12 pins type)
    外形图
    Unit:mm


    IAM-D55
    外形图
    Unit:mm


    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。
  • [电气特性]
    额定电压：30V DC
    额定电流：1A（电源用：4A）
    耐电压：500V AC(rms)1分钟时间
    绝缘电阻：100MΩ以上 (500V DC)
    接触电阻：30mΩ以下
