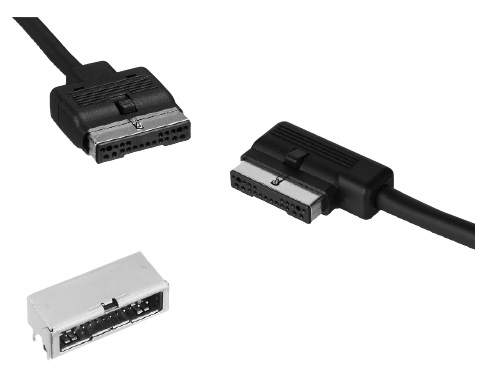

■ 产品名称： IAM-B63, B30, CAM-B31 方型连接器

[机械特性]
插拔寿命：200次
总插入力：69N以下
总拉拔力：3～69N以下

使用温度范围：-30～+85ºC

更多详情请点击： http://www.mitsumi.co.jp/latest/Catalog/pdf/connect_iam_b63_e.pdf

  • 1.20芯型电路板对电缆2mm间距连接器。
    (电源端子间距2.5mm)
    2.带锁定结构，能切实连接。
    3.采用导销，以便在嵌合时保护插座侧的端子。
    4.插座侧考虑EMI，采用2重构造的屏蔽盒。
    5.装有4pin的电源端子。
    (额定4A端子)
  • 【外形图】
    IAM-B63 Series (20 pins)
    外形图
    Unit:mm


    IAM-B30 Series (20 pins)
    外形图
    Unit:mm


    CAM-B31 Series (20 pins)
    外形图
    Unit:mm


    0
    [注]
    -由于产品改进等，对于产品的外观及部分记载事项如有变更时，恕不事先通知。
    -记载的内容不保证与实际订货时的个别产品的规格一致，因此使用时，请务必获取产品规格书并确认。

  • [电气特性]
    额定电压：30V DC
    额定电流：1A（电源用：4A）
    耐电压：500V AC(rms)1分钟时间
    绝缘电阻：100MΩ以上(500V DC)
    接触电阻：30mΩ以下
